RepRap 的第一台子机继承了一片公地，工厂不在遗产之列

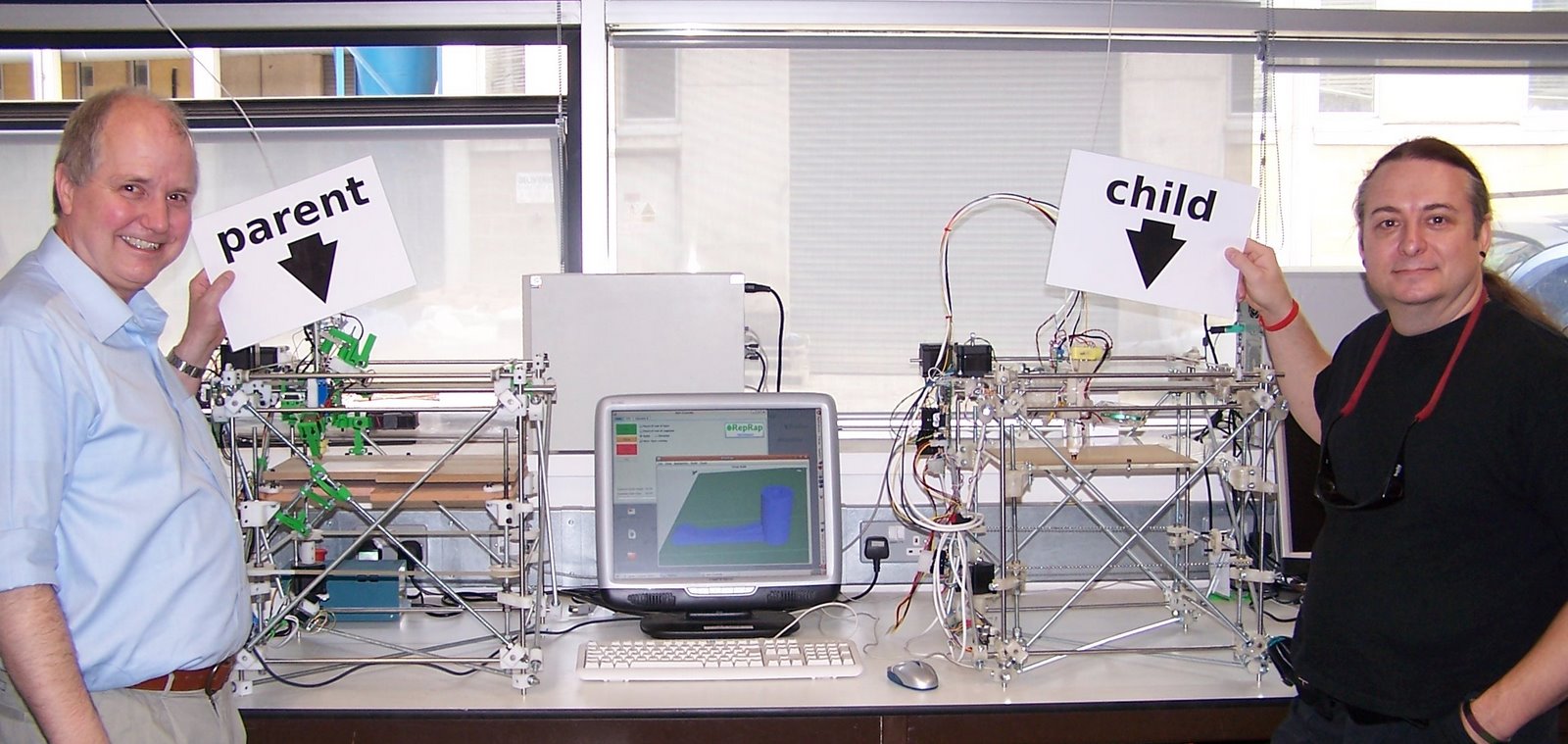

2008 年，Adrian Bowyer（左）和 Vik Olliver 在巴斯大学合影，身旁是一台按常规方式制造的 RepRap 母机及其可完整运行的子机。除同步带张紧器外，母机打印了子机的全部快速成型 PLA 组件；子机自行打印了这个缺失的零件。[1][8]

两台骨架裸露的机器同处一个画面。Adrian Bowyer 站在一台旁边，Vik Olliver 站在另一台旁边。两人各自举着带箭头的牌子：母机、子机。螺纹杆穿过打印出来的角部连接件，电线松散垂落，两台机器看起来都不像一件家用设备。画面左侧的 RepRap 为右侧可完整运行的子机制作了塑料零件。2008 年 5 月 29 日，子机在巴斯大学测试时，用约 20 分钟成功制作出第一个零件——完成自身装配所需的同步带张紧器。项目论文称它为孙代零件，因为制造它的是子机，母机并未制作这个零件。[1][2][8]

成形平台上从未走下一台完整的打印机。电机、钢杆、皮带、轴承、紧固件、控制器、电源、电线和测量工具都来自别处，子机的装配也由人完成。因此，RepRap 自己的技术说明采用了一个审慎的类别：辅助式自我复制。机器制造下一代设备中相当可观的一部分，其余部分则由人和工业供应网络补齐。[1]

这个限定语写出的正是系统架构；若把它当作一条令人难堪的脚注，反而会错过 RepRap 的意义。RepRap 之所以产生深远影响，是因为它把一组可以重复制作的塑料机构嵌进了一条更长的链条，其中包括可编辑设计、市售通用零部件、电子设备、固件、切片软件、机器指令、装配知识和人的判断。把打印机本身视为完整的复制单元，2008 年的场面看起来只会像魔法，或像一场失败。把周围的公地视为复制单元，真正随规模扩散的部分才会显现出来。

照片记录了一次交接

第一台子机先继承几何结构，随后才有运动能力。母机打印出快速成型零件，用来定位杆件、固定各轴、托住挤出机，并连接机架。人们把这些零件与非打印部件组装在一起，接好线路，再反复调校，直到子机能够复现母机可用的精度。子机制作的张紧器表明这次交接已经完成：一台由母机输出物装配而成的机器，此时已经能够产出自己的打印件。[1]

那组著名的复制比例，必须连同分母一起理解。2011 年的项目论文记载，排除紧固件后，快速成型零件按数量计算占机器的 48%。把螺母、螺栓和垫圈计入后，紧固件占全部零件的 73%，打印件占比降至 13%。这些数字统计的是件数，无法代表质量、成本、制造难度或功能重要性。按这种算法，一台电机和一个垫圈各算一个零件，尽管只有前者能够提供受控扭矩。[1]

校准同样位于机器之外。论文作者指出，螺钉调节器可以把子机调到母机的精度，但测量数据通常来自数显卡尺。RepRap 可以替换断裂的打印支架，却无法自行检验机架几何，也无法自动校正一台刚装好的后代机器。与自主运行相比，这项成果范围更窄，实际用途却更大：母机减少了制造下一台机器所需的专用加工量，而设计本身有意让其余投入保持普通、易得。[1]

由此可以把整套体系分成五个彼此相连的层次。即使其余四层继续开放，其中任何一层断裂，也足以中止复制。

1. 可打印几何要能变更，才真正有用

一个可供打印机直接成形的网格模型，是输出物，却未必是设计源文件。STL 文件可以保留成品表面的三角网格，同时丢掉尺寸、约束、特征历史、孔位关系，以及准确修改零件所需的设计意图。它足以复现一种形状，却会让下一次调整平添困难。

开放源代码硬件协会（Open Source Hardware Association，OSHWA）从更一般的层面划出了同样的界线：开放硬件应当以适合修改的首选形式发布设计。对机械零件而言，需要同时提供原始可编辑 CAD 和实用的导出文件；对电子设备而言，需要原理图与电路板布局源文件，只有 PDF 图片或制造输出还不够。[6] 在 RepRap 的谱系中，可打印性复制表型；可编辑源文件保留分叉能力。

源文件也不是全部遗产。每项设计还需要物料清单、单位、公差、紧固件规格、装配顺序、许可证和可识别的修订版本。一个设计得再精巧的参数化角部连接件，若仓库从未说明它夹持哪种直径的杆件、定位哪种轴承，仍然无法复现。反过来看，STL 加购物清单足以制作完全相同的副本，却很难支持新的机架尺寸或替换轴承。完整的交接应当同时带上制造文件，以及生成这些文件所依赖的信息。[6]

2. 打印连接件把购入零部件组合成机器

RepRap 的第一款生产型设计 Darwin，把采购也纳入了自身架构。机器大致是一个边长 500 毫米的立方体，开放式机架由 M8 钢制螺纹杆搭成，再用打印零件和 M5 螺钉固定。速度较快的水平轴由齿形带驱动，相对安静的垂直轴则由螺纹杆驱动；一块 MDF 板充当成形平台。制作者记录的配置使用单路 12 伏电源，功耗约为 60 瓦。[1]

这些选择朴素得近乎寻常，价值也由此而来。项目把定制几何放进机器可以自行制作的零件里，同时把抗拉强度、旋转运动、电力、热量、传感与精密表面交给可购买的部件。一个打印顶角件规定了市售通用杆件的相交位置。一个打印挤出机本体为来自别处的电机、轴承、热端和喷嘴安排位置，同时限定耗材通道。因此，机器能够参与复制的表面，其实是一组实体接合处。

一份名义上的复制品，会在这些连接处成为真正的工程分叉。改变杆件直径，所有夹具都要跟着改变。更换步进电机后，轴长、连接器、电流额定值或安装孔位中的若干项也会随之变化。更换热敏电阻时，固件中的温度换算也要同步调整。物料清单应区分精确依赖项与可替换类别，并写明替代件适用所需的公差或配置条件。“容易买到”可以降低供应风险，却无法只靠一句声明让两个零件彼此通用。

母机与子机的合影把这种分工呈现得格外清楚。彩色和白色的打印件在视觉上最醒目，但只有与杆件、皮带、电机、电线、电路板和紧固件彼此配合，它们才会工作。复制发生在这些接合处，塑料只是其中一层。[1][8]

3. 电子设备与固件组成兼容矩阵

控制板为机架接上神经与反射。它读取热敏电阻和限位开关，控制加热器与风扇的通断，并向电机驱动器发送定时的步进和方向信号。固件把机器指令转化为这些动作，同时遵循一整套设定：引脚分配、运动学、单位距离步数、加速度、温度传感器、安全限值和归位方式。

RepRap wiki 的电子设备目录并不完美，却很能说明问题。它没有指定唯一的官方控制器，而是记录了 RAMPS、Melzi、Sanguinololu 以及后来的 32 位设计，并列出兼容固件、原理图、电路板文件、源文件和供货说明。页面明确标为持续完善中，部分条目已经过时；这份页面因此更像一幅仍在变化的生态图，少了产品说明书的整齐划一。[5]

模块化让每一层沿各自节奏演进。机械设计可以经受控制器更换，固件项目可以支持多种机架，插接式步进电机驱动模块也可以在不同电路板之间迁移。不过，这种兼容始终带有条件。把一个电路板名称与一个固件名称配在一起，并不会自动设定电机电流、选中正确的热敏电阻曲线、确定限位开关极性，也无法证明加热器输出的额定能力足以承担所接负载。

硬件开放也分布在多种资料里。电路板照片起到记录作用；Gerber 制造文件能够复刻某一块特定电路板；可编辑的原理图与布局文件支持修改；物料清单标明元器件；固件源代码赋予它行为；装配与测试说明补齐最后一环。OSHWA 的指南有充分理由把设计文件、文档和软件分别对待：缺少其中任何一项，都足以让一个名义上开放的控制器难以维修或改造。[6]

4. 切片器如同编译器，G-code 没有通用 ABI

RepRap 把从构想到运动的路线拆成了几个清晰阶段。CAD 描述物体。CAM 软件把几何形状切分成若干层，并选择外壁、填充、支撑、速度、温度和挤出参数。结果通常是 G-code，再由发送程序、存储设备或网络服务把它交给固件。固件规划运动，并驱动物理机器。项目的软件文档把这条链归纳为 CAD、CAM 和固件，尽管每个阶段周围的具体工具都在不断增加。[3]

这种分离降低了实验成本。新的切片器不要求更换控制板，新的电路板也不会让每个 CAD 模型失效。然而，层与层之间的文件从来不是一份完整的可移植性契约。RepRap 的 G-code 参考资料明确记录了彼此分化的固件方言、固件只支持部分命令的情况，以及同一命令编号获得多种含义的例子。G1 这类常见运动命令广泛通行，加热、探测、校准、宏和机器管理命令则会显露方言界线。[4]

因此，G-code 文件更接近编译产物，无法充当耐久的源文件。它已经吸收了具体机器的配置：成形平台尺寸、喷嘴宽度、耗材假设、加速度限值、温度、回抽、起止序列，有时还包含固件特有命令。两台打印机都接受 .gcode，并不代表同一文件可以直接互用；直接发送会带来打印质量低劣、乃至触发不安全命令序列的风险。

一条可复现的机器谱系应保存 CAD 源文件、导出模型、切片器版本和配置文件，并在有用时保留生成的 G-code，同时保存固件修订版本与解释这些指令的机器配置。这套文件让维护者在喷嘴、材料、控制器或安全限值变化时重新生成指令。只留下最终 G-code，就像只留下 STL、同时丢掉 CAD。

5. 人完成控制回路

RepRap 有意把需要灵巧操作和现场判断的工作交给人。人们采购部件，清理并修整打印件上的孔，组装机架、布置线缆，再张紧皮带、载入固件。随后还要测量几何尺寸、设定电流、校准单位距离步数、调整喷嘴与成形平台的关系，并判断第一层打印是否可靠。2011 年的论文把这种关系描述为互利共生：机器以制造实用物品回报人的协助，其中也包括更多机器所需的零件。[1]

因此，文档与社区记忆属于运行依赖，远超社交装饰的作用。一个仓库可以收齐所有 CAD 文件，却漏掉保证装配方正的夹具。一个固件代码树可以顺利编译，但已知安全的配置只存在于某位维护者的一张 SD 卡上。物料清单可以列出一种已经停产的部件，却没有记录替代件必须满足的连接要求。每一种情况下，文件都仍然存在，复制链却已经断开。

对机器制作者或项目维护者而言，这幅实用地图也是一次恢复能力检查：

除了制造导出文件，新加入的人能否取得可编辑的机械与电子源文件？
每个购入部件能否从市场采购，或依据成文的连接要求找到替代品？
固件能否编译、刷写，并与标明修订版本的电路板配套？
能否根据明确写出的机器与材料假设重新生成切片器配置？
装配、校准和安全的首次运动测试，能否摆脱口耳相传的依赖而顺利完成？

这些答案所衡量的内容超出档案是否整洁。它们会显出哪一层已经成为单点故障。

公地才是那台复制机器

RepRap 的后代没有沿一条集中式生产线扩散。设计在分布式社区中不断变化，制作者按照自己的需要选择有效方案，企业则提供零部件、套件和成品机器，软硬件项目也逐渐分工专门化。一项把 RepRap 视为创新生态的独立研究指出，社区参与者与市场参与者经常互相补充：企业协助筛选、稳定并推广设计，从而改善易用性和可靠性。研究也指出一种封闭的“死端派生版本”：它可以取得商业成功，却会阻断下一轮设计演进，因为源文件已经无法取得。[7]

商业同样处在 RepRap 的复制体系之内。供应商和套件厂商解决的，恰好是打印机自身无法完成的任务。真正重要的界线，在于他们是否继续公开配合方式与设计知识，让其他参与者能够取得这些信息并修改设计。封闭产品可以制造出色零件；开放谱系则能继续制造未来的选择。

2008 年照片中更深一层的主张也在这里。子机证明的是：当实体接合方式、可编辑信息、市售通用部件和人的技能连成一条开放链时，机器能够制造下一代设备中有意义的一部分。桌面工厂全自主复制自身，仍在这项证明之外。塑料从房间一侧的母机来到另一侧的子机，设计则穿过了环绕两者的每一层。

RepRap 的第一台子机继承的不只是一组打印支架。它继承了一片能够孕育下一次变化的公地。
