OpenPnP 的名字容易让人以为项目会出售一台现成机器，实际交付内容是一层控制软件，负责解释电路板设计在各种机器的物理空间中具体对应什么。从 PCB 软件导出的一条贴装记录，所含信息只有 X 坐标、Y 坐标、角度、板面和元件标识。在吸嘴真正动作之前，还要确定电路板的实际位置、元件所在的供料器、元件本体高度、能够将其吸起的吸嘴头、控制器接收运动指令的方式，以及相机看到的几何关系是否与配置一致。

完成这层转换，正是项目的核心。OpenPnP 是一款采用 GPL 许可证、面向表面贴装取放作业的桌面应用程序；设计以可配置的机器为中心，单一厂商的机架不会限定它。[5] 手册把这套软件称为带相机反馈的 CNC 控制器：读取作业，规划操作，再经由驱动程序向硬件发送指令。[1] “零成本自动化电子装配”超出了项目的承诺范围，它给出的目标更窄，也更可信：让 PCB 数据与运动吸嘴之间的各项假设变得明确、可检查、可复用。

此时介绍 OpenPnP 也恰逢其时。项目仓库在 2026 年 3 月 1 日将 2.6 标为最新稳定版，此前又于 2025 年发布了稳定版 2.4 和 2.2。[5] 这是一套成熟且仍在持续发布的工坊软件，已经超出历史构建日志的范畴。与此同时，项目自己的设置资料仍然坦率讨论照明、USB 拓扑、标定和机器专属配置。[2][3] 开源让操作人员得以查看控制模型，机电系统的现实约束依然存在。

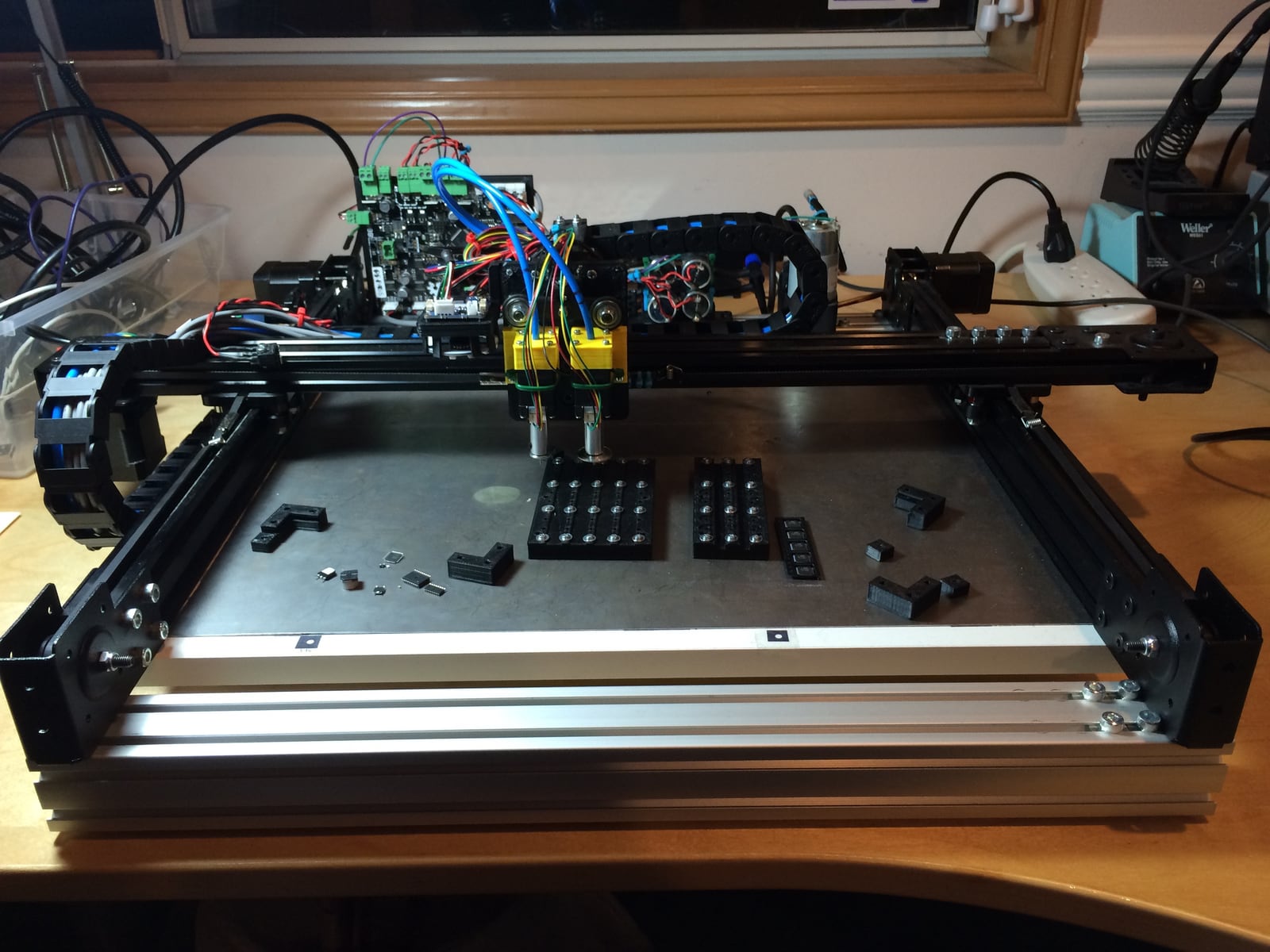

图片说明：照片中的 OpenBuilds 机器与本文直接相关，因为 OpenPnP 直接面对实际机器，工作范围远在抽象 PCB 编辑之外。它的配置必须描述像图中这样的物理系统——轴、贴装头、吸嘴、元件供给方式、执行器和控制器——并在作业期间维持各坐标系的对齐。[7]

项目聚焦控制层，机器设计另有分工

OpenPnP 的机器模型是一棵树。一台机器可以有多个贴装头；贴装头可以搭载相机和吸嘴；吸嘴可以安装不同的吸嘴头；供料器让元件处在可拾取位置；执行器控制真空、灯光或其他外围设备的开关。在这棵树的底部，驱动程序把 OpenPnP 的指令翻译成运动控制器或外围控制器能够理解的语言。文档列出的目标包括 G-code、ASCII 和专有协议。[1]

有了这层分工，同一款应用程序便能控制自行搭建的龙门机构、按开放硬件设计制造的机器，或经过改装的商用机器，也标明了可移植能力止于何处。OpenPnP 可以判定吸嘴应当移动到哪个位置，并按控制器要求生成相应指令；这次运动在物理上能否可靠完成，则取决于控制器、布线、限位开关、电机调校和安全硬件。驱动程序承担适配工作，完整系统的认证要另行完成。

这一区分很重要，因为桌面制造项目经常把三套系统混在一起：

• 硬件负责刚度、运动重复性、真空、照明以及实际取用元件的条件。
• 固件或运动控制器执行底层电机指令并处理 I/O。
• OpenPnP保存机器配置、电路板与元件数据、视觉处理流程和作业顺序。[1][2]

贴装一旦出错，这层划分便给操作人员一组有用的排查问题：设计数据写错了位置，OpenPnP 做错了映射，还是机器没有到达指令指定的姿态？缺少这种区分，每一块异常电路板都会被笼统归为“精度问题”。

它把电路板数据与工作台配置分开

OpenPnP 数据模型中最重要的一项设计，是把电路板定义与机器配置分开。.board.xml 文件记录相对于电路板自身原点的贴装点和基准点；.panel.xml 文件描述电路板或子拼板的排列方式；.job.xml 文件则记录一次具体运行中一块或多块电路板或拼板的摆放位置。机器、元件和封装分别保存在各自的配置文件中。[1]

这项划分保留了两类不同的事实。电路板文件说明位号 C17 在设计坐标中对应的特定位置和旋转角度；机器配置说明当前由哪个供料器供应 C17 对应的元件、哪种吸嘴头能够拾取它，以及相机中的像素怎样换算成毫米。前者可以随设计流转，后者属于完成标定的工作台。

贴装数据可以从 KiCad 或 Eagle 等 CAD 工具导入，导入完成后仍有一系列设置工作。操作人员要逐项确认哪些条目确实需要贴装，哪些是基准点，哪些元件经过设计决定而不安装。每种元件都要有实际高度。每个电路板实例都要设置机器空间中的位置，以及电路板顶面的 Z 坐标；OpenPnP 计算贴装高度时，会在这个数值上加上元件高度。原点错误会使整套设计发生偏移，元件高度错误则会让一次原本正确的 X–Y 移动最终压坏元件，或让元件悬在板面上方。[1]

因此，可复用配置的价值超过一次成功演示。工坊若能说明自己的原点、旋转角度、高度和元件标识，更换操作人员或重装电脑之后仍能复制作业。若只靠“点动调到能用为止”，生产知识便留在人的记忆与运气里。

视觉只闭合一段小而明确的回路

贴片机视觉由几项范围明确的任务组成，OpenPnP 按相机位置分配这些任务。通常装在贴装头上、向下取景的 top camera（顶部俯视相机），可以定位电路板基准点，也能定位视觉辅助供料器中的元件。向上取景的 bottom camera（底部仰视相机） 则观察吸嘴拾取后的元件。底部视觉流程估算 X、Y 和旋转误差，再把修正量交给作业处理器，供贴装前校正使用。[1][4]

在内部，底部视觉采用可配置的 CvPipeline，处理结果以 RotatedRect 表示，其中包含中心、宽度、高度和角度。设置可以从全局默认值逐级继承到封装与单个元件，因此，普通矩形元件能够共用一套流程，特殊封装则可采用专门处理。[4] 相比假定同一个阈值适用于黑色本体、银色引脚、白色载带料穴和反光吸嘴，这种工程模型更贴近实际。

这套回路的力量恰好来自清楚的职责范围。底部视觉可以校正元件在吸嘴上的偏心与旋转，也能协助发现拾取失败。它的职责止步于此：成品焊点检测、确认供料器中的元件规格是否正确，以及补偿电路板在基准点对齐后发生的挠曲，都要交给其他控制环节。

设备搭建指南把 USB 拓扑讲得很具体：笔记本电脑上的几个端口可以共享同一条 USB 总线，多台相机同时工作时会面临带宽不足的风险。[3] 设置指南也把相机照明列为独立的标定阶段，照明在这里直接参与测量。[2] 这两点属于测量链条本身。相机画面一旦停滞，或元件边缘消失在眩光中，再高的标称机械精度也挽回不了这次测量。

供料器让软件定义的装配接触到载带

物料清单中写有元件名称，还不足以让作业拾取它。OpenPnP 必须把元件标识关联到某个供料器及其拾取位置。手册区分了简易料带式供料器、托盘供料器和由指令控制的自动供料器。料带式供料器最简单的形态，是一截固定在工作台上的剪切载带；OpenPnP 触发自动供料器时，后者会向前推进载带。多个供料器可以供应同一种元件，其中一个耗尽后，系统便能转到另一处来源。[1]

这条演进路线听起来很模块化，每前进一步也会增加一种物理故障。常见问题包括剪切载带翘起、料穴节距配置错误，以及自动供料器推进后元件未准确进入拾取位；多孔或外形特殊的封装也会导致真空拾取失败。适用于 0603 电阻的吸嘴头，用在大型连接器上会出现失配风险。OpenPnP 可以暂停并等待操作人员处理，也可以暂缓处理失败的贴装项；继续作业之后的电路板能否修复，仍要由操作人员判断。[1]

开放制造技术栈的实际含义正在这里显现：故障处理方式可以配置，故障状态可以观察，自动恢复属于另一项能力。软件可以保存作业状态并给出恢复步骤，却无法判断漏装的元件究竟只会让电路板留下一处无害的缺失，还是会带来电气危险。

成熟度写在流程里

新用户可以在没有连接机器的情况下，以模拟器模式启动 OpenPnP；先熟悉其中的对象和作业流程，再启用电机。[1] 面对真实硬件，当前设置指南会引导用户进入 Issues & Solutions（问题与解决方案）：该系统扫描配置，让尚未解决的状况持续可见，并为许多设置步骤提供自动或交互式修复方法。[2]

在这些辅助功能之下，指南仍然列出了完整的物理设置顺序：驱动程序、轴、顶视相机、每毫米步数、吸嘴、执行器、真空、底视相机、停放与丢弃位置、供料器、底部视觉、真空感测和照明。[2] 这份清单是成熟度的信号。项目已经为机器搭建与改装人员反复出错的环节积累了一套明确词汇。

一项独立改造案例给出了有用的尺度参照，数据只属于这台机器。布尔诺理工大学 2024 年发表的一篇同行评审论文，记录了一台全尺寸、配有四个贴装头的 Tenryu MT5530LQ 的现代化改造过程；原机的控制系统已经过时，MS-DOS 时代的编程环境也日益难以维护。替换方案将 OpenPnP 与 LinuxCNC、新控制电路和基于相机的测量系统结合在一起。早期测试达到约 每小时 2,500–2,800 个元件，原系统约为每小时 3,000 个元件。[6]

这些数字的证据范围只到这次改造，另一项改造能否达到同样速度，需要独立验证。它们更清楚地呈现了这项取舍：重建后的系统初期吞吐量较低，同时换来了与当前技术的兼容性、开放的集成界面，也让采用相近硬件的其他机器有机会恢复运行。[6] 这个案例也限定了归因范围：这项成果由 OpenPnP、控制系统、电子器件、照明、视觉、安全系统和整机翻新共同完成。收益来自复用，成本集中在首台机器的集成。

合适的采用者要掌握整个闭环

OpenPnP 适合实验室、创客空间或小型制造商：逐个手工放置表面贴装元件已经不合实际，同时他们仍需理解并调整自己的工艺。团队应当熟悉运动硬件、布线、相机标定、元件数据和审慎安排的测试运行。相比单一厂商的支持合同，他们更看重可修复的配置与机器选择权。

如果团队期待下载一个应用程序，就能把任意龙门机构变成交钥匙生产线，这种需求已经超出 OpenPnP 的适用范围。吞吐量保证、工厂追溯、自动光学检测、安全认证和服务人员配备，都属于完整生产体系的要求，需要分别落实。OpenPnP 可以参与商业生产——手册明确把这类用途纳入范围——一套系统能否达到生产要求，由完整的机器、工艺与组织共同决定，软件许可证本身不作担保。[1]

因此，一次负责任的首件试制会刻意保持平淡：运行模拟器；导入一块已有可靠数据的电路板；核对原点、所在面和旋转角度；使用廉价元件；核对供料器与元件的对应关系；逐个测试吸嘴并检查各种真空状态；标定顶部俯视与底部仰视相机；演练暂停、丢弃和恢复流程；随后在未焊接或可报废的拼板上测量贴装误差。等实际板上的贴装结果与配置描述相符，再开始优化速度。

精密装配所需的工作依然繁复，OpenPnP 的成就在于把这些工作逐项写清。电路板坐标、机器坐标、元件标识、供料器状态、相机标定和控制器指令之间有了名称明确的接口，取代只靠口传的工坊经验。对于愿意维护这些接口的团队，这份软件契约可以比任何一台桌面机器都更持久。

来源

1. OpenPnP，“User Manual”——项目范围、机器模型、驱动程序、电路板/作业/元件数据、供料器、配置文件、模拟器和操作流程。
2. OpenPnP，“Setup and Calibration”——Issues & Solutions 指南，以及从驱动程序到照明的物理设置顺序。
3. OpenPnP，“Build FAQ”——计算机配置指南，以及使用多台相机同时工作的设备所受的 USB 总线共享限制。
4. OpenPnP，“Bottom Vision”——校正顺序、CvPipeline、RotatedRect、配置继承和元件对齐的能力边界。
5. OpenPnP GitHub 仓库——采用 GPL-3.0 许可证的项目及维护页面，以及稳定版发布历史，其中包括 2026 年 3 月 1 日发布的 OpenPnP 2.6。
6. Jan Drška，“Modernization of Tenryu Pick and Place Machine”，Proceedings II of the 30th Conference STUDENT EEICT 2024，第 70–73 页——经过同行评审的改造设计、集成边界和早期吞吐量对比。
7. OpenPnP，overview_front.jpg，位于 openpnp-openbuilds 硬件仓库中——文章所用 OpenPnP 兼容机器实拍图的直接来源页面与搭建背景。
