LinuxCNC 的功能远超打开 G-code 文件、驱动电机转动的免费应用。它是一套机器控制栈，处理零件程序与运动刀具之间那片棘手区域：解释意图、规划协调运动、按实时期限完成工作、读取传感器、驱动输出，还把操作员界面与某一台机器的电气实况分隔开来。

这份广阔范围同时解释了它为何长久存在，也解释了学习曲线从何而来。LinuxCNC 承认铣床、车床、等离子切割台、机器人、激光切割机与 3D 打印机彼此有别，因而同一套项目能够控制它们。项目给出稳定的控制组件，集成者则要描述关节、限位、驱动器、编码器、开关、时序和用户界面，让某一套具体设备成为真实可运行的系统。官方介绍称 LinuxCNC 最多可以协调 九个轴；项目仓库把这份能力背后的代价说得更直接：面对足以伤人的机械，软件永远不能独自充当唯一的安全系统。[1][2]

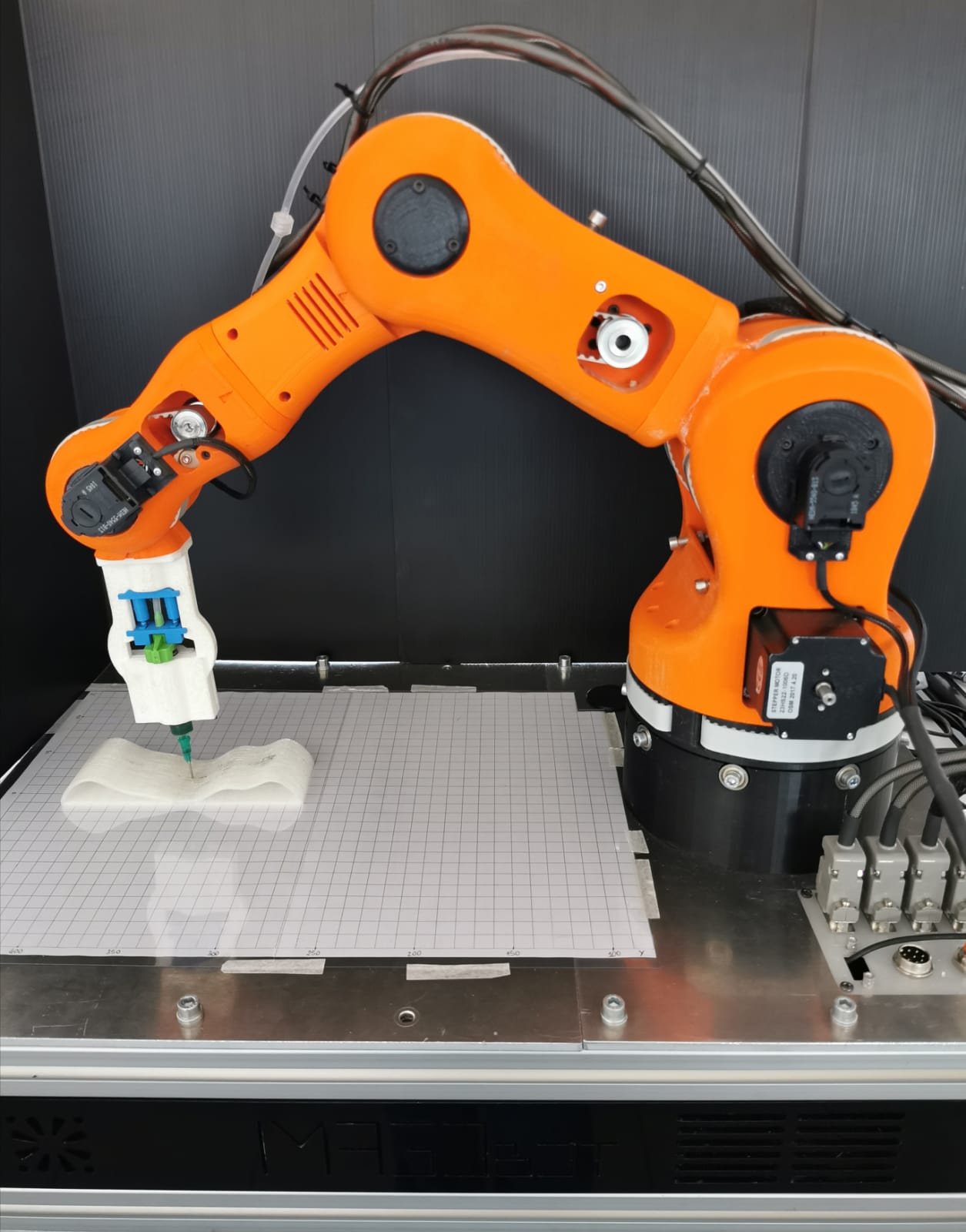

题图恰好是一则缩微导读。画面中的 BCN3D Moveo 关节机器人装配了生物打印工具，这个项目曾于 2021 年登上 LinuxCNC 社区的案例展示。[9] 橙色机械臂证明，这套抽象确实发挥了作用：运动控制可以共享，机器的几何形态、执行器、工具、工作范围与危险因素仍要在本地逐项定义。

开放边界理念孕育了这套控制器

LinuxCNC 源自美国国家标准与技术研究院开发的增强型机器控制器，即 EMC。NIST 研究人员在 1995 年的一篇论文中描述了一套模块化控制器，将单轴控制、协调轨迹生成、离散输入/输出、语言解释与任务规划分开。他们把这套控制器装在通用汽车庞蒂亚克动力总成工厂的 四轴卧式加工中心 上，用来检验由不同供应方提供的组件能否协同工作，以及控制器能否从仿真环境扩展到一台要求严苛的实体机器。[7]

比项目血统更重要的，是这段历史所指向的设计选择。机床的寿命常常越过计算机平台、专有控制板，有时也越过原供应商。EMC 的设计因此以可替换接口为基础。LinuxCNC 的历史记录了 NIST 代码如何逐步转向 Linux 实时扩展与成本更低的接口硬件，又如何吸引一批试图复活旧机床的使用者；这些机床的原装控制器已经过时或彻底失效。2003 年，社区提出把硬件抽象层 HAL 纳入一次规模更大的代码重组。[4]

2013 年，一项独立评估把 LinuxCNC 用于改造后的三轴工业铣削试验台，并考察它作为开放架构控制器服务科研、过程监测和机床更新的能力。[8] 这也是项目延续至今的核心问题背景：一台机器本身具有价值，控制假设需要接受检查，同时所有者愿意承担集成责任，LinuxCNC 的吸引力便会显现出来；封闭成品所提供的便利，在这里让位于对机器定义的直接掌握。

零件程序与脉冲序列分处两层

面向用户的路径从图形界面与零件程序开始，实时控制器则位于另一层。LinuxCNC 把任务执行器（EMCTASK）、通用 I/O 控制器（EMCIO）和运动控制器（EMCMOT）分开。任务层协调程序执行，运动层处理受控运动，I/O 层负责轴运动以外的机器功能。HAL 再把这些内部状态连接到软件组件和实体硬件。[2]

这种分层容纳了不同性质的时间。操作员按下循环启动前，可以停顿片刻；G-code 解释器可以预读，把直线、圆弧、进给指令或刀具操作转化为机器动作；轨迹规划器可以在遵守速度与加速度约束的同时，让连续运动平滑衔接。无论这些活动的耗时怎样变化，给步进驱动器下达指令的电信号边沿都要按时到达。

LinuxCNC 因而以不同频率运行周期性任务。HAL 文档描述了速度较快的 基线程（base thread），其中的任务可以微秒量级生成步进脉冲或读取编码器位置；速度较慢的 伺服线程（servo thread） 则通常以毫秒为尺度执行控制与运动工作。非实时用户空间组件会受到计算机其他繁忙任务的拖延；实时函数接受明确调度，因为截止期限本身就是机器正确运行的一部分。[3]

采用者首先要理解的正是这条分界：实时关注的是最坏情况下的一次延迟唤醒，平均速度再快也无法抵消错过期限。浏览器标签页多等 50 毫秒只会带来不便；软件步进发生器错过预定边沿，却会改变速度、位置、切削质量或故障响应。LinuxCNC 安装指南因此要求实际控制机器时使用带实时扩展的内核；普通内核上的 linuxcnc-uspace 仅用于代码测试与仿真。支持的路径包括 PREEMPT_RT、RTAI 和 Xenomai，实际主机还要先在 live 环境中接受延迟测试，随后才能连接并驱动硬件。[5]

仿真在这里属于核心能力。团队可以在电机尚未上电时，先验证坐标约定、程序流程、限位、自定义界面和大部分机器配置。NIST 最初的系统已经把现场安装前的仿真视为这套架构带来的收益。[7] 一次稳妥的改造会有意识地沿着这条分界推进：先在仿真机器中验证程序逻辑，再验证真实主机的时序，最后才在受控条件下调试实体 I/O 与运动。

HAL 让控制柜里的布线变得清晰可读

LinuxCNC 正是在 HAL 这一层，从通用控制器变成了这一台具体机器。

组件公开带名称的 引脚（pins），用于传递布尔值、浮点值、有符号整数或无符号整数。信号把输出引脚连接到输入引脚，参数保存配置，函数则依照既定顺序分配到周期线程。启动脚本加载所需组件、建立信号连接并安排函数执行；共享内存让实时组件与非实时组件以较低开销交换状态。[3]

这里的电气比喻足够准确，也确实有用。一只限位开关的输入，可以同时连接可见的状态指示器和运动禁止链路。主轴转速指令可以先经过比例换算，再送到驱动接口。编码器反馈可以进入控制组件，随后由组件输出送往伺服驱动器。回零开关、探针、冷却液继电器、手持操作盒按钮与急停链，即使都能表示成信号，也仍然属于不同类别；名称、方向、更新频率、失效行为与实体电路共同保留着这些差异。

大部分机器定义写在两类文本文件里。主 .ini 文件记录轴、行程限位、最高速率、显示选项以及对其他配置文件的引用等高层信息。HAL 文件则写明要加载哪些组件，以及各组件引脚之间如何连接。标准配置向导可以为常见的并口系统或 Mesa 系统生成起点，这些生成文件仍是在陈述硬件实际，必须结合电气图纸逐项复核，并在机器上接受测试。[2]

这种显式定义既是 LinuxCNC 最突出的能力，也是采用门槛最清楚的地方。信号路径可以阅读、比较差异、备份和恢复；自定义组件可以增添新行为，省去重建整套控制器的工序。与此同时，灵活性始终要以现场知识为前提。若团队里无人能够追踪一根现场导线、分辨某个输入采用高电平有效还是低电平有效、解释编码器比例，或说明故障发生后由什么装置切断驱动电源，这份配置的“开放”便失去实际内容，留下的是没有文档记录的风险。

每一处硬件边界都要明确选择

LinuxCNC 支持的硬件远远超出经典 PC 并口。当前硬件指南涵盖 Mesa FPGA 方案，连接方式包括 PCI/PCIe、以太网、并口和 SPI；此外还有开放式 EtherCAT 集成、基于 Remora 与 LiteX 的方案，以及其他设备专用路径。一些板卡会把时序敏感的功能放到 FPGA 或控制器上，从而减轻主机端软件生成脉冲的负担。[1][6]

连接方式繁多，各种连接器仍有明确的适用范围。同一份指南指出，普通 USB 设备不能控制电机或承担其他实时任务，USB 转并口转换器也不适合 CNC。USB 转 RS485 或 Modbus 可以服务主轴变频器一类非实时设备，截止期限敏感的链路则需要实时通道。关于 Arduino 连接器的警告更加具体：它仅供 I/O 扩展使用，与时序或安全相关的限位与急停输入需要走专用链路。[6]

实际设计问题应当落在两件事上：每一项期限由哪里保证，这条链路停滞时会发生什么。并口步进发生器、以太网连接的 FPGA 卡、EtherCAT 伺服网络和 Modbus 主轴指令，对责任的分配各不相同。配置文件应当写明这种责任，调试过程也要覆盖电缆断开、反馈延迟、输入卡死、主机过载与控制器重启，并把这些故障测试和一次顺利的空切放在同一张验收清单上。

硬件选择还决定了团队今后的维护负担。一块常见、有完整文档、配有上游驱动且固件镜像可以复现的板卡，与一块仅此一件、依靠论坛帖子维护的转接器，属于截然不同的方案。小型工坊有理由为了掌控一台无可替代的机器而接受后者带来的取舍。承担认证、备件和恢复时限责任的生产线，则需要一份远远超出“源代码还在”这句话的支持计划。

安全责任刻意落在最聪明的软件路径之外

LinuxCNC 可以在控制逻辑中协调急停状态，通用计算机却无法独力承担整套安全保障。项目仓库警告，危险机械必须配备切断电机电源的实体手段，人员进入危险区域前即可完成断电，同时还要遵守适用的安全规范。[1] 这句警告直指项目架构的核心边界。

机器的安全状态取决于物理条件：气动或液压系统里储存的能量、受重力载荷的轴、仍在旋转的主轴、高温工具、存在熔焊闭合风险的继电器，以及通信失效后存在持续通电风险的驱动器。安全等级接触器、驱动使能电路、防护装置、联锁、制动和能量隔离程序，都属于机器设计的一部分。LinuxCNC 可以报告、协调并测试这些状态，独立硬件仍要承担阻止危险运动的最终防线。

这条分界也让日常诊断更加清楚。指令要求运动而机器没有动作时，操作员应能分别查看任务状态、运动状态、HAL 信号状态、现场 I/O、驱动器就绪状态和实体安全链。停止发生后，日志与可见引脚可以解释控制器当时认定的状态，实际断能则继续由物理链路确认。

准备好掌握机器定义时，再采用它

当三个条件同时成立，LinuxCNC 便适合用于机床改造、科研平台、特殊机器人或专业机器。第一，硬件本身具有足够的价值或特殊性，值得投入集成工作。第二，团队能够掌握电气图纸、运动学、时序预算、配置和恢复流程。第三，开放接口带来具体收益，例如保存一台老机器、加入定制工艺、在不同运动硬件之间选择，或让控制行为接受检查。

一项可信的试点要分阶段推进。先在仿真环境中运行预定配置。把 .ini、HAL 文件、自定义组件、接口固件和操作员界面代码纳入版本控制。在最终使用的计算机上，按预定的 BIOS 设置与工作负载测量延迟。随后逐类调试 I/O，从动力与安全状态开始，再到限位与回零，最后让机器低速运动。在提高进给速度前，先验证方向、比例、跟随误差和链路断开后的行为。最后准备冷备件或恢复镜像，并由第二个人依照留存资料重建控制器，以此检验记录是否完整。[2][3][5]

LinuxCNC 很难成为这样的团队所期待的捷径：他们想要一台即插即用的桌面设备，却没有人准备阅读机器布线，还期待社区软件承担供应商责任。临时拼凑的安全电路若藏在精致的自定义界面背后，风险同样会留在现场。在这些条件下，带支持服务的商业控制器或经验丰富的集成商，即使许可费用更高，也有机会成为成本更低的系统方案。

LinuxCNC 最核心的项目导读，比它的组件清单更简明。它把机器意图、运动期限、可配置布线、硬件接口和实体安全分别放在清楚的层面上。依靠这种分隔，一台服役数十年的铣床与一台生物打印机器人可以共享控制器，同时明确二者是迥然不同的机器。它也把一项坦率的责任留给所有者：系统既然可以接受检查，就必须有人真正去检查它。

来源

1. LinuxCNC 项目仓库——支持的机器类别、当前源代码树、许可方式，以及项目对实体安全的明确警告。
2. LinuxCNC，《User Introduction》——GUI、HAL、EMCMOT、EMCIO、EMCTASK、九轴范围与机器专用配置文件。
3. LinuxCNC，《HAL Introduction》——组件、引脚、信号、共享内存、基线程与伺服线程，以及配置流程。
4. LinuxCNC，《Origin》——NIST/EMC 历史、早期改造用途、向 Linux 实时环境的迁移、社区发展与 2003 年提出的 HAL 方案。
5. LinuxCNC，《Getting LinuxCNC》——实时内核选项、普通内核仅供仿真的界线、live 安装与延迟测试。
6. LinuxCNC，《Hardware Interface》——并口、以太网、EtherCAT、PCI/PCIe、SPI、FPGA 卸载与 USB 的适用边界。
7. Frederick M. Proctor、William P. Shackleford 与 Charles W. Yang，《Simulation and Implementation of an Open Architecture Controller》，NIST，1995 年——模块化控制器的分层边界与通用汽车部署。
8. Tomislav Staroveški、Danko Brezak 与 Toma Udiljak，《LinuxCNC – the enhanced machine controller: application and an overview》，Technical Gazette 20(6)，2013 年——独立评估与三轴铣削试验台。
9. LinuxCNC Showcase，《A Robotic Bioprinter Controlled by LinuxCNC》，2021 年 5 月 17 日——项目背景与题图来源页面。
