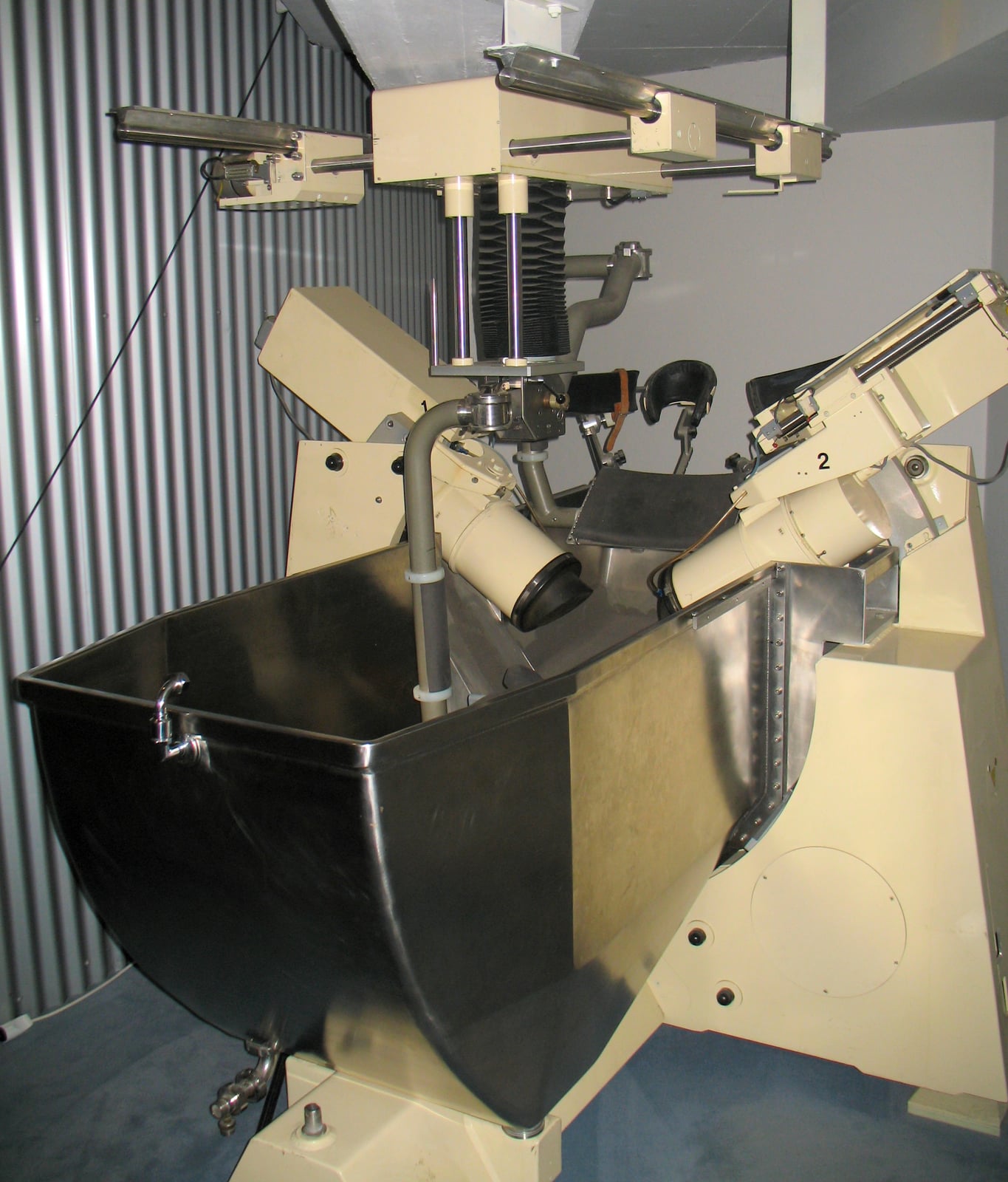

博物馆照片中的多尼尔（Dornier）HM1 机身庞大，它所寄托的治疗愿望却十分精细：隔着完整的身体表面，抵达肾脏里的结石。[1] 1980 年 2 月 7 日，Christian Chaussy 在慕尼黑完成了首例临床体外冲击波碎石术。早期的多尼尔设备需要水浴和全身麻醉，后来的机器才让患者能够在门诊接受治疗。[2]
如今，治疗室里已很少见到水浴槽，治疗本身却依然分为两步。机器先把结石打成小块，这些碎片随后还要沿尿路排出。第一步顺利完成，第二步仍有自己的难关。
两步之间的距离，解释了为何一次治疗按时结束，患者的结石问题却仍待解决。
让脉冲抵达结石
从现代医院的就诊说明看，这项治疗听起来颇为平常。赫尔大学教学医院介绍，患者躺在治疗床上，医护人员借助 X 线或超声影像定位结石。该院每次治疗通常持续 30–40 分钟，治疗时的不适有时像背部受到反复轻叩。结石藏在体内，团队依靠影像和精确摆放的设备施治。[3]
机器与身体之间，一些细小之处会影响治疗。治疗头需要与皮肤保持良好的声学接触，通常借助凝胶等耦合介质。接触面若夹有空气，本应传入体内的能量就会被反射回去。
在一项 2006 年的实验室研究中，Yuri Pishchalnikov 及同事拍下了这些滞留的气泡，并测量其影响。在该实验条件下，空气仅覆盖耦合面积的 2%，人工结石的碎裂程度便降低了 20–40%。将治疗头与测试表面分开后重新接触，也会使能量传递变差。[4]
这些数值来自台架实验，适用范围限于实验条件，不能据此预测某位患者的疗效。不过，实验指出了一个实际问题：控制台上的能量设定，只能说明抵达结石的能量情况的一部分。接触是否良好，在治疗中同样重要。
因此，2026 年欧洲泌尿外科学会指南要求仔细处理耦合、反复检查影像，并给予充分镇痛，以减少患者移动。整个治疗过程中，结石都要保持在预定的冲击波传播路线上。[6]
碎裂只是开始
脉冲抵达结石后，多种物理过程共同作用，使结石破碎。应力波让固体材料承受载荷，促使其开裂。空化，即周围液体中气泡的生长与溃灭，则进一步促进破碎。若只把这个过程想象成一次猛烈撞击，就会漏掉这些作用之间的配合。
Songlin Zhu 及同事在 2002 年的实验中分离了这些效应。他们把人工结石和一水草酸钙结石放入水或蓖麻油中，施加冲击波，借助不同液体区分应力波与空化的作用。两者共同作用时，所得碎片比单靠应力波时更细；单独空化的碎石效果也逊于两者共同作用。[5]
研究人员把小于 2 毫米的碎片归为“可排出”。这个说法有明确的实验范围：研究测量的是碎片尺寸，尚未考察它们能否通过活人的尿路。[5]
可以把它比作拆碎一件大物品，让碎块能够穿过门口。把碎块变得足够小，只解决了尺寸这一项限制。接下来，还要把它们移到门边、引导它们经过转弯，并确认原处已经清空。实验室里的终点，是临床治疗中必要的一环；到了这里，排出的旅程还没有走完。
肾脏里有凹处
肾下极把碎裂与排出之间的区别变成了具体问题。这里有被称为肾盏的小型集尿腔隙，治疗后碎片有时会滞留其中。欧洲泌尿外科学会（EAU）指南指出，冲击波粉碎肾下极结石的效果可与肾脏其他部位相当，但碎片常留在肾盏内，因此清除效果较差。[6]
出口狭窄、肾盏较长或引流角度过陡，都可妨碍治疗成功。结石的大小和成分，也影响它是否适合冲击波治疗。因此，临床医生选择术式时，既要评估结石是否容易碎裂，也要评估碎片是否容易排出。[6]
“结石碎了”和“患者体内已无结石”，回答的是两个问题。前者描述结石本身的变化，后者描述患者体内还留下了什么。
碎石结束之后的一项试验
Kenneth Pace 及同事在 2001 年开展的一项小规模随机试验中，直接检验了碎片清除这一问题。试验纳入 69 名患者，他们在冲击波治疗三个月后，仍有不超过 4 毫米的碎片残留于下肾盏。患者分为两组：一组在监督下接受机械叩击、体位倒置和利尿（增加尿量）的联合干预，另一组继续观察一个月。[7]
一个月后的评估显示，干预组有 40% 的患者体内已无结石，观察组则为 3%。影像由一名不了解患者分组的放射科医生判读。[7]
这项结果引人关注，因为干预针对的是碎石术后已经存在的残留碎片。它支持了这样一个认识：如何让碎片移动、排出，是一项独立的治疗问题。不过，这项试验规模较小，受试者经过筛选，均存在持续残留的肾下极碎片。联合干预也让各个组成部分的贡献难以单独判定，上述百分比只能用于理解这项试验，不能当作碎石术的一般成功率。[7]
试验考察的是结石已经碎裂之后，碎片走出身体的那段路程。
一次治疗结束，整个过程仍在继续
赫尔医院的患者说明涵盖了两类尚待完成的工作：为充分打碎结石，有时还需再次治疗；也有些复诊是为了确认结石是否已经排出。碎片有时会卡在连接肾脏与膀胱的输尿管内，偶尔还需再做一次治疗。[3]
随访是整个治疗过程的一环。缺少随访，团队即使知道冲击波脉冲已经发出，也仍难以确定真正关心的治疗结果。同一份说明还要求，治疗后若出现发热、无法排尿、排尿时剧痛或出血加重，应立即联系临床医疗团队。[3]
博物馆中的那台机器，记录了从体外抵达结石的技术成就。随后还有一项较少引人注目的成果需要确认：碎片已经离开身体。把这两个阶段都纳入视野，才能完整理解碎石治疗。
资料来源
- 维基共享资源，“Nierensteinzertrümmerer HM1.jpg”——德国博物馆波恩分馆的多尼尔 HM1 碎石机照片，由 Journey234 于 2006 年 9 月 30 日上传；图片来源。
- 英国泌尿外科医师协会虚拟博物馆，“肾脏与输尿管结石的治疗”——慕尼黑的首次临床治疗、早期水浴设备，以及后来向门诊治疗的发展。
- 赫尔大学教学医院 NHS 信托，“体外冲击波碎石术（ESWL）”，2024 年 4 月 30 日更新——就诊流程、碎片排出、重复治疗、并发症及随访建议。
- Yuri A. Pishchalnikov 及同事，“干式治疗头碎石术常规耦合时滞留的气泡可显著减少冲击波能量传递”，《Journal of Urology》，2006 年 12 月——关于耦合缺陷与人工结石碎裂的实验室测量。
- Songlin Zhu、Franklin H. Cocks、Glenn M. Preminger 和 Pei Zhong，“应力波与空化在冲击波碎石术中粉碎结石的作用”，《Ultrasound in Medicine & Biology》，2002 年 5 月——用实验分离碎石过程中的物理作用，并以碎片尺寸为终点。
- 欧洲泌尿外科学会，《尿石症指南》，2026 年——第 3.4.5 节及第 3.4.10.d.2 节，讨论治疗实施、肾下极解剖、结石碎裂与清除。
- Kenneth T. Pace 及同事，“机械叩击、体位倒置和利尿治疗冲击波碎石术后肾下极残留碎片：一项前瞻性、单盲、随机对照试验”，《Journal of Urology》，2001 年 12 月——69 名患者参与的结石清除试验；美国国家医学图书馆 PubMed 记录及摘要（XML）。
